                                  HCP系列

聚结分离滤油机(油净化装置)

过滤系统聚结分离滤油机

        由一个精度为150微米的吸油过滤器和两个串联的精过滤器组成;

         吸油过滤器用以保护油泵,可重复使用;

         精过滤器可选装1、3、5、10微米的滤芯,能满足一般清洁度要求。

         精过滤器采用通用结构,可选装进口、国产滤芯。

聚结系统

        聚结滤芯由破乳、聚结、分离三层组成,全部采用进口材料制作;

         介质流经聚结滤芯时,乳化结构由破乳层破除;

         游离水和乳化水聚结成大水滴

分离系统聚结分离滤油机

        由特殊处理的进口憎水材料制成;

         油液可通过滤芯,水被挡在外面;

         水珠逐渐聚集成大水滴;

         水滴因重力逐渐聚集到下面的储水罐中。

排水系统

        水位达到油水界面仪设定高度时,

         电磁阀自动开启放水。



性能特点

1.   能破除油液中的各种乳化结构;

2.   能去除油液中的游离水;

3.   能滤除油液中的固体颗粒杂质;

4.   不需加热器和高速离心机,能耗低,运行费用低

5.   不改变油液物理化学性质,延长油液使用寿命;

6.   能自动排水

7.   采用智能全自动控制系统控制,完善的安全保护和报警显示系统,操作简便,运行可靠。

技术参数

序号

性能指标

HCP-50

HCP-100

HCP-133

HCP-150

1

应用范围

抗燃油\汽轮机油

抗燃油\汽轮机油

抗燃油\汽轮机油

抗燃油\汽轮机油

2

额定流量:L/min(m3/h)

50(3.0)

100(6.0)

133(8.0)

150(9.0)

3

工作压力:MPa

≤1.0

≤1.0

≤1.0

≤1.0

4

工作温度:

40~70

40~70

40~70

40~70

5

过滤精度:μm

1/3/5/10/20

1/3/5/10/20

1/3/5/10/20

1/3/5/10/20

6

过滤级数

3

3

3

3

7

脱水效率:kg/h

1~2

1~3

1~5

2~6

8

总功率:kW(AC380V)

1.5

3

4.0

6.0

9

接口:

DN25PN1.6法兰

DN32PN1.6法兰

DN40PN1.6法兰

DN50PN1.6法兰

10

外形尺寸(mm)

1300×1000×1200

1600×1200×1500

1600×1200×1500

1700×1300×1600

11

处理后指标

清洁度(NAS1638)

4级

≤4

≤4

≤4

12



水分ppm

50

50

50

50

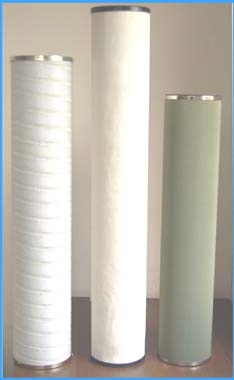

常用耗材

1.   吸油滤芯(21FC6121-110×120/180);

2.   预过滤滤芯(21FC1521-160×800/14);HC8314FKN39HHC8314FKN16H

3.   精过滤滤芯(21FC1521-160×800/6)HC8314FKS39HHC8314FKS16H

4.   聚结滤芯(21CC1224-150/915);

5.   分离滤芯(21FC1114-150/710);

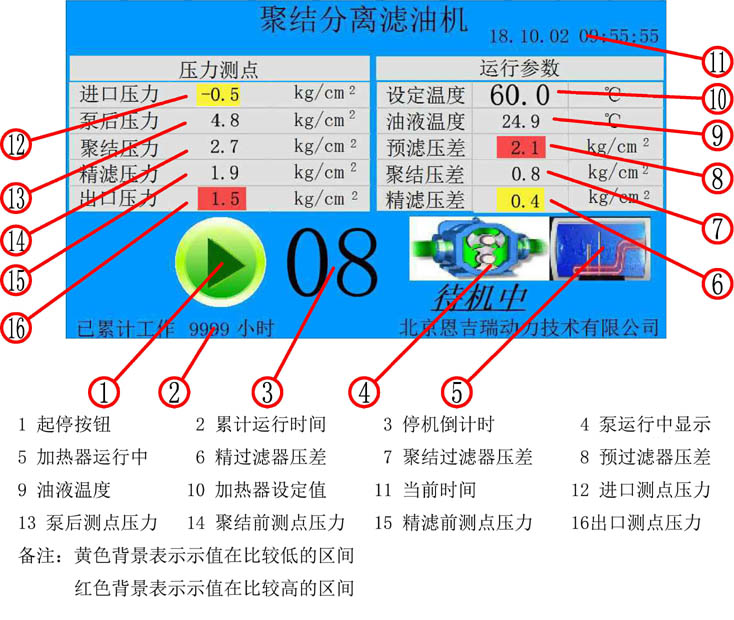

控制面板示意图

聚结分离滤油机

工作原理图

聚结分离滤油机
