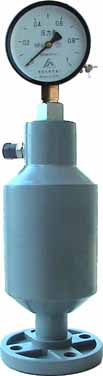

隔膜脉冲阻尼器(缓冲器)

           隔膜脉冲阻尼器是一个承压容器,内中装有一个弹性隔膜,将容器分为上下两个腔体。下腔通过被输送液体,上腔根据使用压力的大小装有惰性气体,一般为使用压力的60%~80%。同时,脉冲阻尼器上腔装有一个压力表,由于压力表和输送液体被隔膜隔离,因此在使用了脉冲阻尼器后,还可用普通压力表代替隔膜压力表,降低设备成本。

           隔膜脉冲阻尼器安装在加药装置计量泵出口,从计量泵出来的脉动流体进入阻尼器后,由于气体具有可压缩性,脉冲瞬时吸收,系统可获得稳定的液流和压力,减缓管路振动,降低噪声,提高管路的安全性。

            如果用不带隔膜的密闭容器代替隔膜脉冲阻尼器,使用一段时间后,空气会被液体逐渐吸收,无法起到脉冲阻尼器的作用,长此以往,会对系统造成不必要的损害。

 主要特点:

1  脉冲阻尼器的外壳材质为UPVC或不锈钢,隔膜材质为丁基橡胶或氟橡胶。

2  不锈钢充气阀,补气压力一般为系统工作压力的60%~80%。

3.        脉冲阻尼器装有压力表,可以显示系统压力。

4.        脉冲阻尼器可以实现3~6%的阻尼缓冲(可以平滑掉94~97%脉冲)。

5.        工作温度限于摄氏0~60℃。

6、  充气工具作为可选件,包括充气管、压力表、充气调节器,与氮气瓶连接接口。



选择与安装

   隔膜脉冲阻尼器外壳为UPVC或不锈钢,隔膜为丁腈橡胶、定基橡胶或氟橡胶;
   使用表,根据泵的每转输出量和系统允许的脉动量%(±)选择脉冲阻尼器;
   使用表二,根据脉冲阻尼器的材质、接口尺寸、最大压力选择脉冲阻尼器型号;
   所有脉冲阻尼器均配有压力表和充气阀;
   通常,脉冲阻尼器中根据需要充填工作压力60%~80%的氮气;
   可选的充气工具—— 订货代号:CKA765;
   如果对隔膜材质有特殊要求,可以和销售商接洽。

脉冲阻尼器容积简易计算方法:

用计量泵每一冲程的排量(ml)乘以26大约等于减少90%脉动量所需要的脉冲阻尼器的最小有效容积。



表一

根据泵的每转输出量和系统允许的脉动量%(±)选择脉冲阻尼器



单柱塞泵

双柱塞泵

系统允许的脉动量%(±)

3%

6%

3%

6%

泵的每转输出量

PD□0600□10□

20cc

40cc

50cc

100cc

PD□1000□10□

30cc

60cc

80cc

150cc

PD□1600□10□

50cc

100cc

130cc

240cc

PD□2500□10□

80cc

160cc

200cc

380cc

PD□4000□10□

130cc

250cc

320cc

600cc

表二



外壳材质

有效容积

隔膜材质

最大压力

接口尺寸

外形尺寸

(参考)

PD□0600□10□

P-UPVC

S-316

0.6L

B-丁基橡胶

V-氟橡胶

10 bar at 25℃ for UPVC





210 bar at 25℃ for 316

F-法兰 G-BSP



10.8×1/2

PD□1000□10□

1.0L

11.7×3/4

PD□1600□10□

1.6L

15.6×1

PD□2500□10□

2.5L

21.5×1

PD□4000□10□

4.0L

31.5×1



安装要求

l          隔膜脉冲阻尼器应该尽可能的垂直安装在靠近泵出口的位置,如果泵的出口和脉冲阻尼器之间的管路过长,管路可能会产生振动。

l          根据系统参数,如系统压力、马达转速等,选用合适的隔膜脉冲阻尼器可以使系统振动小于200 mbar。

l          使用没有隔膜的脉冲阻尼器,由于其中的气体会很快被液体吸收,将会起不到对系统的保护作用。

l          使用脉冲阻尼器有可能增大系统阻力。



化学加药系统相关知识问答

l 计量泵选型参考

确定压力:所选计量泵的额定压力应该略大于所需要的最大压力,一般高出10%—20%,不要选择过高,否则会浪费能源,增加设备的投资和运行费用。

确定流量:所选取的计量泵流量应等于或略大于工艺所需流量。计量泵流量的使用范围在计量泵额定流量范围的30~100%较好,此时计量泵的重复再现精度高。考虑到经济实用,建议计量泵的实际需要流量选择为计量泵额定流量的70~90%。

确定泵头(液力端)材质:计量泵的具体型号规格确定后,再根据过流介质的属性选择过流部分的材质,这一步非常重要,若选择不当,将会造成介质腐蚀损坏过流部件或介质泄露污染系统等。严重时还可能造成重大事故.

选择计量泵时,还需要考虑所需计量泵的精度级别,精度级别越高投入越大。

l 计量泵配件知识

底阀的主要用途是什么?

底阀本身有一定的重量可以保持吸液管线伸直并且使吸液管线垂直于化 学药桶。另外它也是一个逆止阀,保持化学药液的正向流动。底阀还有助于改善泵的重复精度和正常吸液。底阀内有滤网可以防止固体颗粒被吸入吸液管线,小的固 体颗粒吸入可能会导致计量泵隔膜破损。底阀还包括连接件,用来连接吸液管。底阀应当垂直安装,并且保持底阀离开储药桶底部一定距离。对于大多数靠自吸方式 工作的计量泵底阀选择是非常必要的。

注射阀的用途是什么?

注射阀被应用于排液管线和注射点的连接。注射阀不能用作隔离设备或者用作防止虹吸的保护。在要求不是太高的场合中,注射阀可以产生0.5bar的背压。

多功能阀的用途是什么?

多功能阀是非常通用的产品,它可以产生恒定的背压,确保重复计量精 度。设备内集成了防虹吸阀的功能,它可以防止化学药品被吸入真空管线,防止水路中产生文丘里效应或负输送压头。设备内集成了泄压阀功能,在系统管路阻塞时 可以保护计量泵、管线和其他系统设备,防止过压工作。多功能阀内还集成有引液阀功能,可以释放排液管线的压力,帮助计量泵引液。多功能阀可以使排出液体安 全地回流到储药桶中。

脉冲阻尼器的用途是什么?

选择合适尺寸的脉冲阻尼器可以减小90%或者更多的脉动,使产生接近于层流的流动。脉冲阻尼器减小被计量介质的加速度并且降低压头损失。

缓冲器与脉冲阻尼器的区别是什么?

缓冲器可以减小管路的脉动,同时减小介质的加速度并且降低水头损失。缓冲器内部液体和气体没有分离。缓冲器内腔最终会充满液体,并且需要将液体排放掉。

如何计选择合适的脉冲阻尼器容积?

用计量泵每一冲程的计量能力(ml)乘以26,就可以得出减小90%脉动所需要的脉冲阻尼器的最小容积(ml)。

l 如何更换计量泵的隔膜

1. 取下固定泵头的4个螺丝。螺丝位置在计量泵的背面。

2. 泵头松动后,取下泵头之前,调节冲程长度到0%位置。可以保证电磁轴有足够压力,保持其连接稳固,就可以旋下隔膜。

3. 向外拉液力端使螺丝从插孔内脱离。抓住液体端逆时针旋转。稍有些阻力,可以旋下隔膜。

4. 检查安全隔膜,确保其没有任何损坏。安装新的隔膜,顺时针旋转背板和隔膜直到贴紧。调节背板,使漏液排出孔位于泵的最底端。

5. 隔膜安装完毕、并且背板漏液排出孔置于垂直位置之后,安装泵头。确保吸液阀与漏液排出孔对齐,液力端的螺丝与相应的孔对齐。

6. 旋转到冲程长度100%位置。这样可以使整套部件旋转至背板漏液排出孔与泵的最底端对齐。在泵运行过程中调整液力端和隔膜至合适的位置。

7. 当液力端连同背板位置调好之后,4个螺栓以对角方式拧紧,直到合适为止。完成这项工作时应用力均匀。

l 计量泵应用过程中的问题如何处理

当运行加药系统时重点注意以下事项:

A. 投加点压力

B. 冲程频率

C. 吸升高度

D. 化学品的腐蚀性

当计量泵出口为大气压时,有什么办法可以提高泵的重复计量精度?

在计量泵排出阀安装阀弹簧可以改善计量精度,但是最有效的改善办法是在管线的末端安装一个背压阀。

怎么调节背压阀?

1. 永远不要超过计量泵的最大工作压力。

2. 当计量泵在吸液端有压力时,泵的排出端的压力至少要比吸入端的压力高1bar。

如何设定安全阀的压力?

安全阀的压力可以在计量泵额定工作压力范围之内调整,不允许超过计量泵的最大工作压力。安全阀设计用来防止计量泵过压运行。例如,如果计量泵的最大工作压力为 3bar,安全阀的压力就应该设定为3bar,或者更低一些以确保计量泵的正常工作。超压工作是导致计量泵损坏的主要原因之一。
